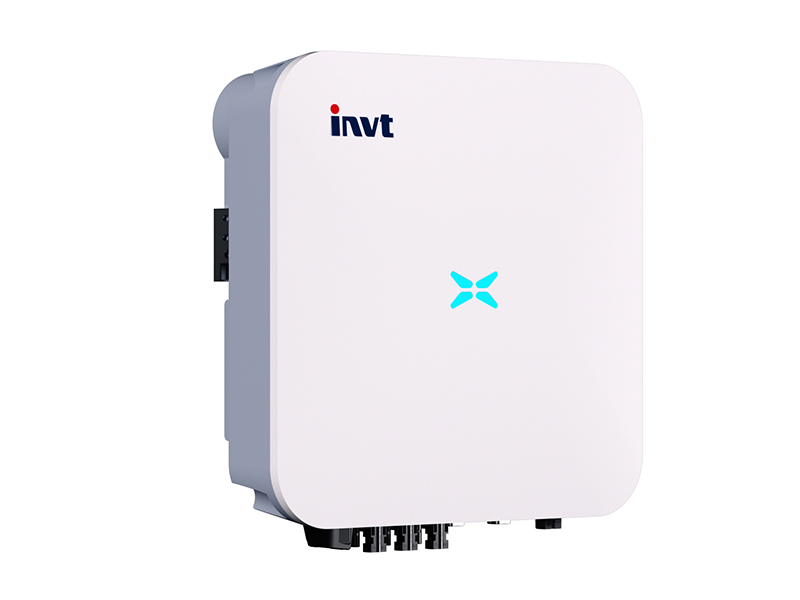

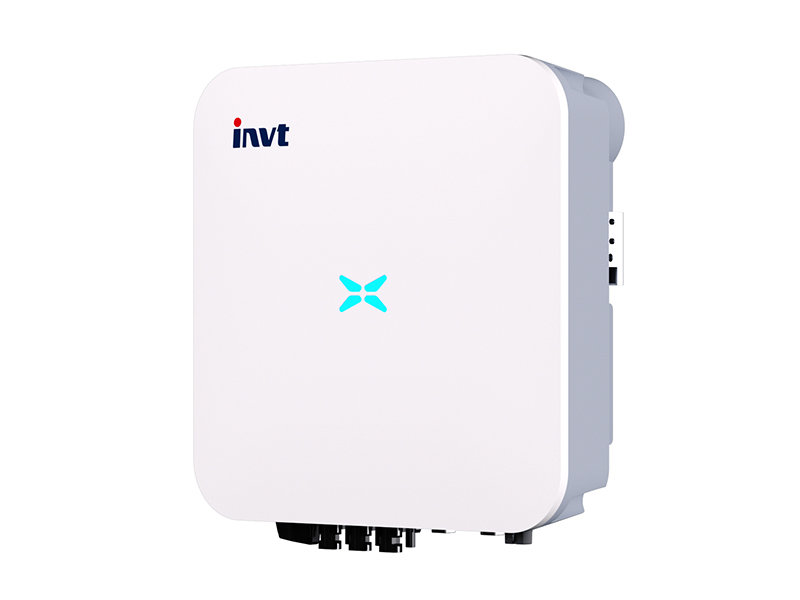

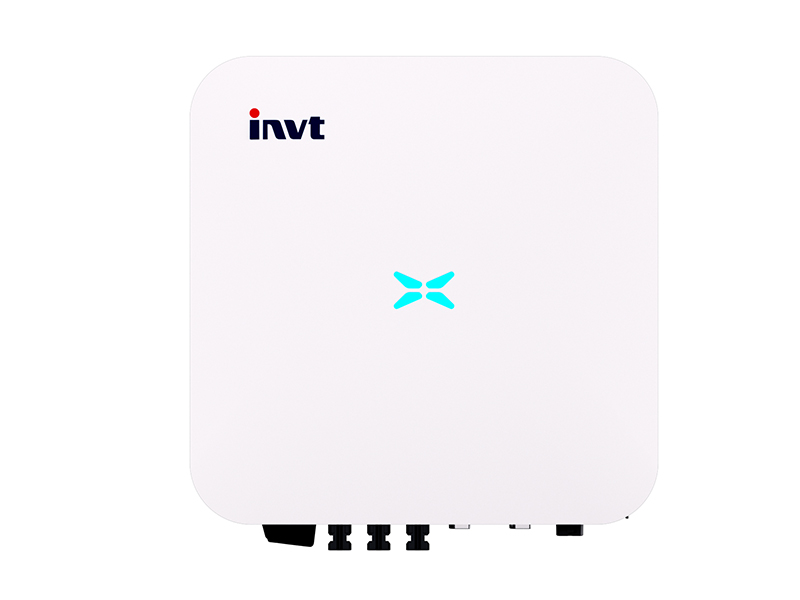

XG3-10kW单相并网逆变器是英威腾光伏专为家庭用户开发的光伏组串式逆变器，体积小、重量轻、安装维护简易，性价比极高。
我们保证在24小时之内提供专业的产品咨询、详细的技术资料及由电气专业人员提供合理的 设计方案。对您所要求的产品进行统一、合理报价。我们随时欢迎您的考察。
销售热线：13387579833
售前咨询：027-84777246XG3-10kW单相并网逆变器是英威腾光伏专为家庭用户开发的光伏组串式逆变器，体积小、重量轻、安装维护简易，性价比极高。
高效发电 收益更高
* 2路MPPT，单路组串电流20A；
* 1.5倍直流超配；
* 适配大电流组件
智能防护 运维简单
* 智能IV诊断，可精确定位组串故障，主动发现问题
* 支持故障录波，实时观测并记录逆变器交流侧电压、电流波形，快速定位问题
* 支持RS485（ WiFi/GPRS/Ethernet 可选），手机/电脑智能监控，随时随地操作更便捷
安全可靠 全面省心
* IP66高防护, 支持户外安装
* 交直流二级防雷，主动消除雷击隐患
* 直流拉弧智能检测（AFCI）功能可选，准确分辨拉弧信号，快速关断，避免火灾
| XG3KTL-1M | XG3KTL | XG3K6TL | XG4KTL | XG4K2TL | XG4K6TL | XG5KTL | XG6KTL | XG7KTL | XG8KTL | XG9KTL | XG10KTL | XG7KTL1 | XG8KTL1 | XG9KTL1 | XG10KTL1 | |
| 直流输入参数 | ||||||||||||||||
| 最大输入功率 | 4.5kW | 4.5kW | 5.52kW | 6kW | 6.3kW | 6.9kW | 7.5kW | 9kW | 10.5kW | 12kW | 13.5kW | 15kW | 10.5kW | 12kW | 13.5kW | 15kW |
| 最大输入电压 | 600V | |||||||||||||||
| 启动电压 | 80V | |||||||||||||||
| 额定输入电压 | 360V | |||||||||||||||
| 满载MPPT电压范围 | 190V ~ 480V | 120V ~ 480V | 135V ~ 480V | 145V ~ 480V | 150V ~ 480V | 160V ~ 480V | 170V ~ 480V | 190V ~ 480V | 230V ~ 480V | 250V ~ 480V | 270V ~ 480V | 290V ~ 480V | 230V ~ 480V | 250V ~ 480V | 270V ~ 480V | 290V ~ 480V |
| MPPT电压范围 | 80V ~ 560V | |||||||||||||||
| MPPT数 | 1 | 2 | ||||||||||||||
| 每组MPPT可接入组串数 | 1 | 1/1 | 1/2 | |||||||||||||
| 每组MPPT最大输入电流 | 20A | 14A / 28A | ||||||||||||||
| 每组MPPT最大短路电流 | 26A | 18.2A / 36.4A | ||||||||||||||
| 交流输出参数 | ||||||||||||||||
| 最大输出电流 | 15A | 16A | 20A | 21A | 23A | 25A | 27.3A | 31.8A | 36.4A | 41A | 45.5A | 31.8A | 36.4A | 41A | 45.5A | |
| 额定输出功率 | 3kW | 3.68kW | 4kW | 4.2kW | 4.6kW | 5kW | 6kW | 7kW | 8kW | 9kW | 10kW | 7kW | 8kW | 9kW | 10kW | |
| 最大视在功率 | 3.3kVA | 3.68kVA | 4.4kVA | 4.62kVA | 5kVA | 5.5kVA | 6kVA | 7kVA | 8kVA | 9kVA | 10kVA | 7kVA | 8kVA | 9kVA | 10kVA | |
| 额定输出频率 | 50Hz / 60Hz | |||||||||||||||
| 额定电网电压 | 220Vac / 230Vac / 240Vac | |||||||||||||||
| 功率因数 | >0.99 (0.8超前~0.8滞后) | |||||||||||||||
| 谐波失真 | <3% (额定功率) | |||||||||||||||
| 效率 | ||||||||||||||||
| 最高效率 | 98.10% | 98.30% | 98.10% | |||||||||||||
| 欧洲效率 | 97.10% | 97.20% | 97.10% | |||||||||||||
| MPPT效率 | 99.90% | |||||||||||||||
| 保护 | ||||||||||||||||
| 直流反接保护 | 是 | |||||||||||||||
| 孤岛保护 | 是 | |||||||||||||||
| 输出短路保护 | 是 | |||||||||||||||
| 漏电流检测 | 是 | |||||||||||||||
| 绝缘阻抗检测 | 是 | |||||||||||||||
| 接地故障检测 | 是 | |||||||||||||||
| 电网检测 | 是 | |||||||||||||||
| 组串检测 | 是 | |||||||||||||||
| 浪涌保护 | 二级 | |||||||||||||||
| 直流拉弧保护 | 选配 | |||||||||||||||
| 显示与通信 | ||||||||||||||||
| 显示 | LED / LCD / WiFi+App | |||||||||||||||
| 通信方式 | RS485 / WiFi / 4G | |||||||||||||||
| 满足的标准 | ||||||||||||||||
| 并网标准 | IEC 61727, IEC 62116, IEC 60068, IEC 61683, VDE-AR-N 4110:2018, VDE-AR-N 4105:2018, VDE-AR-N 4120:2018, EN 50549, AS/NZS 4777.2:2020, CEI 0-21, VDE 0126-1-1/A1 VFR 2014, UTE C15-712-1:2013, DEWA DRRG, NRS 097-2-1, MEA/PEA, C10/11, G98/G99 |
|||||||||||||||
| 安全 / EMC | IEC 62109-1:2010, IEC 62109-2:2011, EN 61000-6-2:2005, EN 61000-6-3:2007/A1:2011 | |||||||||||||||
| 常规参数 | ||||||||||||||||
| 尺寸（宽 x 高 x 厚） | 380 x 380 x 160 mm | |||||||||||||||
| 重量 | 13kg | |||||||||||||||
| 工作温度范围 | -30°C ~ +60°C | |||||||||||||||
| 冷却方式 | 自然散热 | 智能风冷 | 自然散热 | 智能风冷 | ||||||||||||
| 防护等级 | IP66 | |||||||||||||||
| 工作海拔 | 0 ~ 4000m | |||||||||||||||
| 相对湿度 | 0 ~ 100% | |||||||||||||||
| 拓扑 | 无变压器 | |||||||||||||||
| 夜间耗电 | <1W | |||||||||||||||
| 质保 | 5年（标准）/ 10年（可选） | |||||||||||||||
